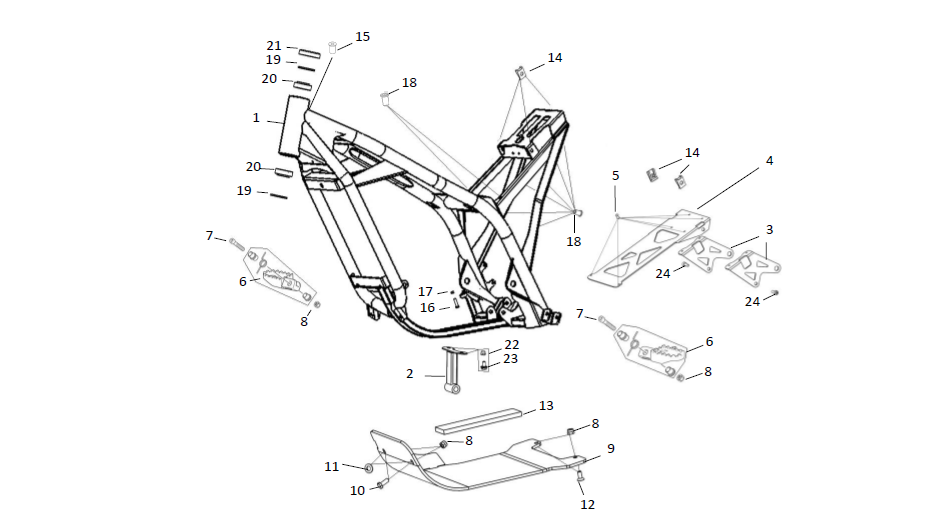

1 FRAME.PNG 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Partlist 1 - Frame

1
TL01K-10101-00-00  FRAME  1
2
TL01K-10201-00-00  BRACE TRANSMISSION 1
3
TL01J-10205-00-00  SUPPORT BATTERY PACK  2
4
TL01J-10203-00-00  BATTERY PACK PLATE  1
5
0RV01-04008-10-00 RIVET 4 X 10 6
6
TL01J-10105-00-00 SET FOOTREST 1
7
0V010-08045-00-00 SCREW CHC 8 X 45 2
8
0V010-08045-00-00 SCREW CHC 8 X 45 2
9
TL01K-10104-00-00 ENGINE PROTECTOR PLATE 1
10
0V050-08020-00-00 SCREW TH 8 X 20 2
11
0R001-8D018-1E-00 WASHER M 8 2
12
0V020-08020-00-00 SCREW 8X 20 2
13
TL01J-60303-00-00 FRAME RUBBER 1
14
0CE06-16024-09-ZI FAST NUT M 6 5
15
0ECWE-05015-00-00 RUBBER WELNUT M 5 1
16
0V050-05020-00-00 SCREW TH 5 X 20 1
17
0EC03-05000-00-00 MIDLE NUT M 5 1
18
0EC10-05013-00-00 TUBULAR RIVET M 5 8
19
TL01J-20504-00-00 STEERING WASHER 2
20
TL01J-20508-00-00 STEERING BEARING 2
21
TL01J-20506-00-00 DUST COVER 1
22
0EC08-06000-00-00 NUT NYLSTOP M 6 2
23
0V150-06012-00-00 THE 6 x 12 SCREW 2
24
0V010-05012-00-00 CHC 5 X 12 SCREW 2
